药品自动包装生产线的控制系统设计

2019-06-26 关键词:苏州展双智能科技有限公司 点击:880

       包装自动生产线是完成某一类包装功能的一套设备,是按着产品包装工艺过程,利用分流、合流、储存、传送装置把自动或半自动包装机以及辅助设备连接起来而形成的,具有独立控制装置的包装生产系统。在自动包装生产线上,被包装物上线后便以一定的节拍,按照设定的包装工序顺序, 自动的经过各个包装工位,完成预定的包装,最后成为符合设计要求的包装件而下线。在自动生产线整个生产过程中,工人不参与直接的工艺操作,只是全面观察、分析生产系统的运转情况,定期加料,对包装件质量进行抽样检查,及时的排除设备故障,调整维修,更换易损零件,保证自动线的连续工作。

       控制系统是包装自动生产线的重要组成部分,它的作用在于对整个自动工作循环进行控制和协调,包括使各种包装运动按一定顺序进行;必要的压力、温度、时间、速度的调节及其控制;各种质量检测,自动安全保护,自动计量、计数的实现;物料的供停,故障的自动报警等控制。

        药品包装生产线通常要完成以下操作:零散药品→铝塑泡罩包装→药板、药品说明书→装盒→小盒药品→自动均衡重组→热收缩膜包装→中包药品→称重检验→条形码扫描检验→装箱进料输送→中包自动装箱→封箱→纸箱条码扫描→纸箱捆扎→整箱药品,同时还要保证整个传动系统的流畅。

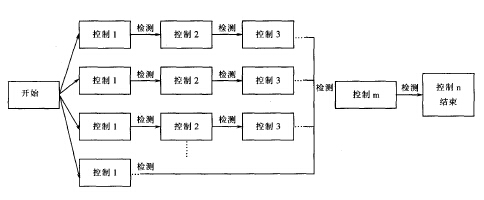

       参照下图,若第一条控制链上l代表药品计量操作控制,3代表传动控制。第二条控制链上2代表说明书进给操作控制。第三条控制链上1代表包装材料小纸盒的进给控制,最后一条链上1代表纸箱的进给操作控制。m代表包装动作的执行控制,再经过贴标签,最后输出成品,完成整个包装过程。
